Описание настроек AMI BIOS 2.5x/2.6x на материнских платах ASUS

AMI BIOS версий 2.5x/2.6x часто встречается и на современных материнских платах ASUS. Главное отличие от большинства других производителей — измененный интерфейс утилиты BIOS Setup. Поэтому есть смысл рассмотреть его отдельно.

Похожую реализацию AMI BIOS версий 2.5x/2.6x можно встретить и на материнских платах некоторых других производителей. В первую очередь это, конечно, дочерняя компания ASUS — ASRock. Но схожий интерфейс BIOS Setup иногда использует и Biostar.

Главное меню

В отличие от рассмотренных ранее версий AMI BIOS, реализация AMI BIOS 2.5x/2.6x на материнских платах ASUS не имеет отдельного экрана с главным меню. Главное меню представляет собой строку в верхней части экрана, позволяющую с минимумом затрат перейти к любому пункту.

Main

После вызова BIOS Setup активизированным оказывается пункт Main (рис. 1). С помощью опций этого раздела вы можете:

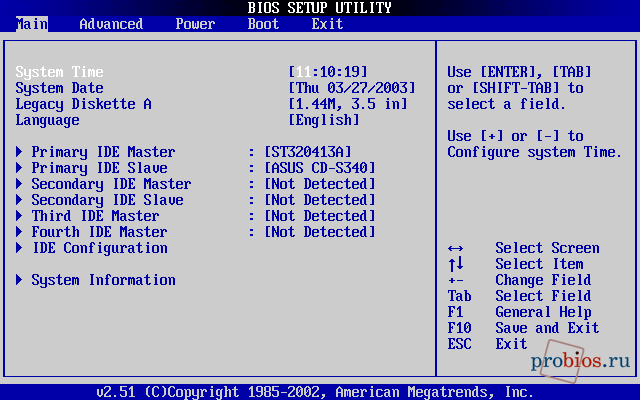

Рис. 1. Пункт Main меню AMI BIOS версий 2.5x/2.6x на материнских платах ASUS

— установить текущие дату и время;

— выбрать тип и объем используемого дисковода;

— задать язык интерфейса;

— указать характеристики накопителей, подключенных к стандартному IDE/SATA-контроллеру чипсета;

— сконфигурировать стандартный IDE/SATA-контроллер чипсета.

Advanced

Advanced — это, наверное, самый богатый на настройки раздел BIOS (рис. 2). Он состоит из нескольких подразделов, включающих в себя сходные по назначению опции:

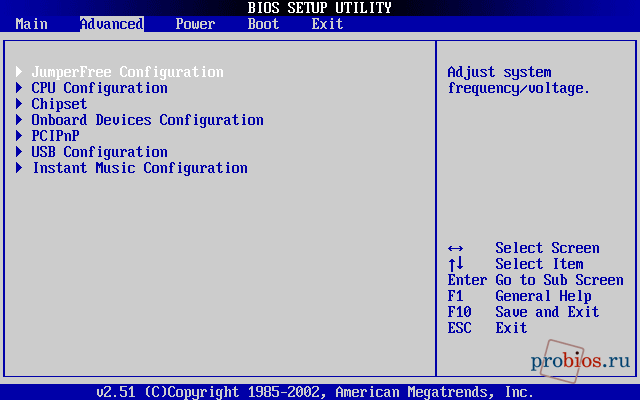

Рис. 2. Пункт Advanced

— автоматический разгон;

— контроль частоты и множителя процессора, частот шин;

— управление частотой работы оперативной памяти;

— увеличение напряжения питания компонентов;

— использование многопоточности процессора (Hyper-Threading);

— настройка многоядерных процессоров;

— контроль энергосберегающих механизмов процессора;

— дополнительные аспекты функционирования процессора;

— параметры работы оперативной памяти (частоты, тайминги);

— выбор первичной видеокарты, отображающей информацию в процессе загрузки;

— общие параметры видеокарты;

— параметры работы шины ISA (некоторые наследованные опции);

— порядок функционирования шины PCI;

— управление шиной AGP;

— настройки шины PCI Express;

— конфигурирование портов PCI Express 16x;

— особенности функционирования внутренних шин чипсета;

— работа расширенного контроллера прерываний (APIC);

— контроль уровня электромагнитного излучения;

— настройка интегрированной звуковой карты;

— конфигурирование интегрированного сетевого контроллера;

— управление последовательными портами;

— параметры инфракрасного порта;

— конфигурирование параллельного порта;

— настройка GAME/MIDI-порта;

— управление другими интегрированными компонентами.

— порядок распределения ресурсов;

— режимы обмена данными IDE/SATA-контроллера чипсета;

— порядок работы USB-контроллера чипсета;

— поддержка USB-контроллером USB-периферии на уровне BIOS;

— дополнительные возможности материнской платы, такие как проигрывание музыки без загрузки ОС, сопровождение загрузки и т.п.

Power

В разделе Power (рис. 3) сосредоточены все опции, отвечающие за расширенное управление питанием и системный мониторинг:

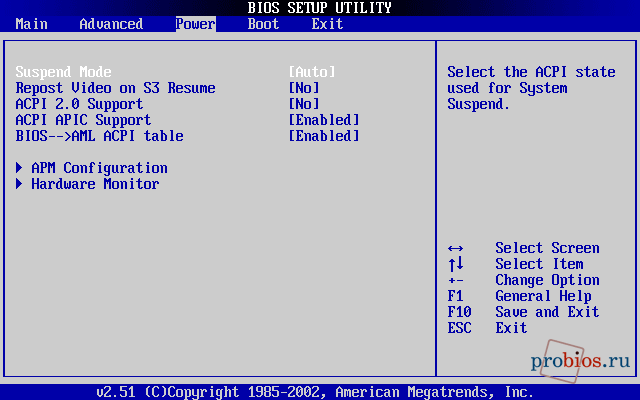

Рис. 3. Пункт Power

— конфигурирование интерфейса расширенного конфигурирования и управления питанием (ACPI);

— настройка механизма расширенного управления питанием (APM);

— слежение за активностью устройств;

— параметры включения и выключения компьютера;

— настройка пробуждения (или включения) компьютера при активности устройств или по таймеру;

— интеллектуальное управление скоростью вентиляторов;

— предотвращение перегрева компонентов;

— контроль открытия корпуса системного блока;

— отображение температуры компонентов;

— показ скорости вращения вентиляторов;

— мониторинг напряжения питания.

Boot

Раздел Boot (рис. 4) содержит опции, определяющие порядок загрузки:

Рис. 4. Пункт Boot

— порядок опроса накопителей при загрузке;

— системные сообщения и скорость загрузки;

— настройка мыши;

— параметры клавиатуры;

— режим управления оперативной памятью;

— обработка ошибок при загрузке;

— установка, изменение и снятие паролей BIOS;

— защита загрузочного сектора от перезаписи.

Exit

Последний раздел — Exit (рис. 5) — позволяет сохранить сделанные изменения и выйти из BIOS Setup, отказаться от сделанных изменений и завершить работу с BIOS Setup, аннулировать сделанные изменения или загрузить параметры BIOS Setup, гарантированно обеспечивающие нормальную работу аппаратной части компьютера.

Здесь же могут находиться опции, отвечающие за обновление BIOS, работу с профилями настроек BIOS Setup.

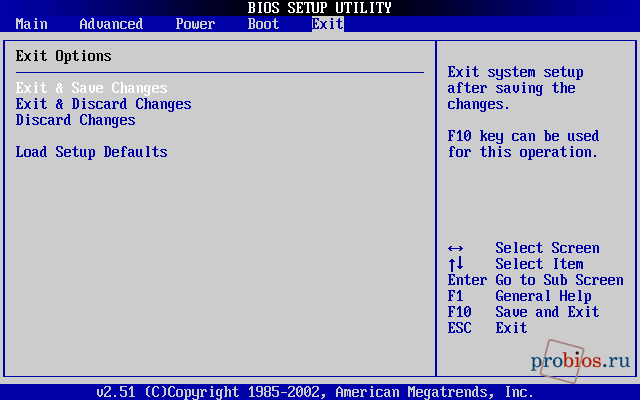

Рис. 5. Пункт Exit

Дополнительные пункты меню

Практически все современные платы ASUS содержат раздел Tools, сгруппировавший опции для работы с профилями настроек BIOS Setup и для вызова встроенной утилиты обновления кода BIOS. Здесь же могут находиться настройки дополнительных возможностей материнской платы.

На изделиях среднего уровня зачастую имеется раздел Ai Tweaker, в который перенесено большинство опций, требующихся при разгоне. На материнских платах верхнего уровня используется другое название этого раздела — Extreme Tweaker — с соответствующим увеличением количества доступных настроек.

Управление

В BIOS Setup на материнских платах ASUS приняты следующие соглашения. Выбор того или иного пункта главного меню осуществляется клавишами управления курсором <влево> и <вправо>. При этом будут высвечиваться опции, характерные именно для данного раздела. Выбор конкретной опции: клавиши-стрелки <вверх> и <вниз>. Если опция содержит сразу несколько значений (скажем, дата или время), переход между отдельными полями возможен с помощью клавиши <Tab>.

Для изменения значения опции предназначены клавиши <+> и <-> на расширенной клавиатуре. Если вы хотите увидеть все доступные для данной опции значения, нажмите <Enter>: откроется небольшое меню, в котором клавишами <вверх> и <вниз> можно выбрать подходящий вариант.

Если слева от имени опции находится символ треугольника, при ее выборе и нажатии клавиши <Enter> вы попадете во вложенное меню (например, на рис. 6 показано вложенное меню Primary IDE Master пункта Main). Выход на верхний уровень — клавиша <Esc>.

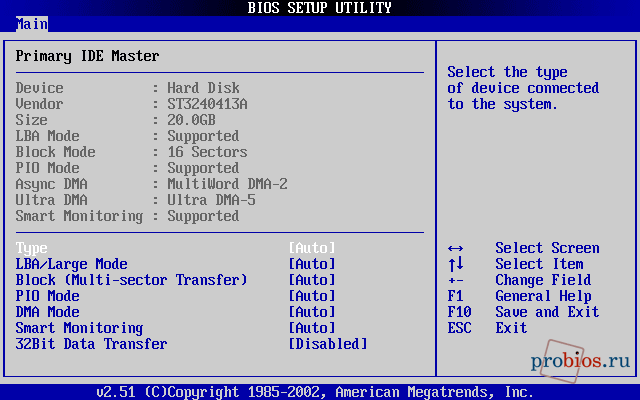

Рис. 6. Вложенное меню Primary IDE Master пункта Main

Если опций в данном разделе или меню слишком много и они не помещаются на экране, справа от них появляется вертикальная полоса прокрутки, сигнализирующая об этом факте.

Клавиша <F10> позволяет в любой момент сохранить сделанные изменения и выйти из BIOS Setup, <Esc>, если вы находитесь в меню верхнего уровня, — отказаться от сделанных изменений и выйти из BIOS Setup. Во вложенных меню, как уже говорилось, <Esc> позволяет вернуться на уровень вверх.

Опубликовано 17.03.2009, дополнено 21.05.2009.
